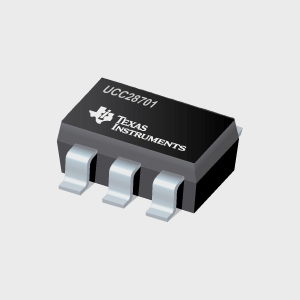

UCC28701（ACTIVE）具有初级侧稳压功能的恒压恒流PWM

所属分类：固定输出稳压器
UCC28700系列反激式电源控制器，此控制器在无需使用光耦合器的情况下提供恒定电压(CV)和恒定电流(CC)输出调节。此器件处理来自初级电源开关和一个辅助反激式绕组的信息以实现对输出电压和电流的精确控制。低启动电流、动态控制运转状态和一个定制的调制参数在不牺牲启动时间或者输出静态响应的情况下支持极低的待机功耗。
订购热线：62623528/ 400-011-6810

产品详情

UCC28700系列反激式电源控制器，此控制器在无需使用光耦合器的情况下提供恒定电压(CV)和恒定电流(CC)输出调节。此器件处理来自初级电源开关和一个辅助反激式绕组的信息以实现对输出电压和电流的精确控制。低启动电流、动态控制运转状态和一个定制的调制参数在不牺牲启动时间或者输出静态响应的情况下支持极低的待机功耗。
UCC28700系列中的控制算法使得运行效率符合或者超过适用标准。输出驱动接至一个MOSFET电源开关。带有谷值开关的断续传导模式(DCM)减少了开关损耗。开关频率的调制和初级电流峰值振幅(FM和AM) 在整个负载和线路范围内保持较高的转换效率。
此控制器有一个130kHz的最大开关频率并且一直保持对变压器内初级峰值电流的控制。保护特性有助于保持控制中的初级和次级应力分量。 UCC28700可对线缆补偿的电平进行设定。UCC28701，UCC28702和UCC28703器件在提供固定线缆补偿电平的同时使用一个负温度系数(NTC)热敏电阻实现远程温度感测。

针对5星等级的<30mW无负载功耗
初级端调节(PSR)免除了对电耦合器的需要
±5%电压和电流调节
130kHz最大开频率可实现高功率密度充电器设计
针对最高总体效率的准谐振谷值开关运行
用来减少电磁干扰(EMI)兼容的频率抖动机制（正在申请专利）
宽VDD范围允许使用小型偏置电容器
针对金属氧化物半导体场效应晶体管(MOSFET)的已钳制栅极驱动输出
保护功能：过压、低线路、和过流保护
可编辑线缆补偿（只适用于UCC28700）
带有固定线缆补偿选项的NTC电阻器接口（只适用于UCC28701，UCC28702和UCC28703）
小外形尺寸晶体管(SOT)23-6封装

用于消费类电子器件（手机、平板电脑和照相机）的USB兼容适配器和充电器
AC和DC电源

	UCC28701	UCC28700	UCC28702	UCC28703	UCC28710	UCC28711
Switching Frequency (kHz)	132	132	132	132	100	100
Topology	Current	Current	Flyback	Flyback	Flyback	Flyback
Control Method	Current	Current	Current	Current	Current	Current
Duty Cycle (Max) (%)	99	99	99	99	99	99
Frequency (Min) (kHz)	1	1	1	1	0.68	0.68
Frequency (Max) (kHz)	132	132	132	132	100	100
UVLO Thresholds On/Off (V)	21/8	21/8	21/8	21/8	21/8	21/8
Pin/Package	6SOT-23	6SOT-23			7SOIC	7SOIC
Approx. Price (US$)	0.35 \| 1ku	0.35 \| 1ku
Power (Min) (W)	1	1.5	1	1	1	1
Power (Max) (W)	20	20	20	20	25	25
Vin (Min) (V)	9	9	9	9	9	9
Vin (Max) (V)	35	35	35	35	35	35
Regulated Outputs (#)	1	1	1	1	1	1
Operating Temperature Range (C)	-20 to 125	-20 to 125			-20 to 125	-20 to 125
Rating	Catalog	Catalog	Catalog	Catalog	Catalog	Catalog
